KNIK TEST

Kniktest 7.5 kg lood 16.5 kg accu 6 kg loodbulb = 30 kg

CARBON MAST PROFIEL

Profiel 11 x 18 x 1000 mm 52 gr, mastgroef open gezaagd

carbon mast

2 U profielen samen gelijmd tot balk van 10 X 7 X 1000 mm

CARBON MAST MAKEN

Mal om profielen te maken

Eerste strip carbon tussen 2 P.E. folie en balsa strip 8 mm in de mal geklemd

2 profielen klaar

Tekening hoe het profiel word samen gestel

PROEFVAART

MAST + ZEILEN

Mast en zeilen monteren om schootlengte en achterstag spanner te regelen

ROMP GESCHILDERD

Romp glanslak zwart/wit
Dek mat acrilaat mosgroen, moet anti slip voorstellen.

Dek gelegd

Dek gelegd , romp en dek geplamuurd en in de primer gespoten.
Niet echt een succes dekt slecht

Dek lijmen

Kiel en roer

Kiel en roer uitlijnen goed gelukt

Kiel inbouwen en nieuw carbon roer

RC overbouwen 2

Fokke boom - keerblok (gesloten ) naar winch

Fokkeschoot keerblok en geleider - stekker om giekpotmeter aan te sluiten - hoofd schakelaar

batterij houder ( voet lader oude boormachine 18 V batt )

Achterstag takel

Electro + winch

Windvaan - roerkwadrant - servo - onvanger - grootschoot blok

RC WINCH

RC uit vorige romp overbouwen

RC inbouwen

servo en roerkoning

stuurwiel geplastifieerde tuindraad


plastiek verwijderd na het plooien rond een mal


figuur op plaatje mdf geteken , ring verbinding schuin geslepen overlappend 15 mm en gesoldeerd.


spaken gesoldeerd met afstandblokjes word alles op zijn plaats gehouden

Romp klaar om dek te plaatsen

Kuip met vloerdelen gesloten

Losse vloerdelen weggenomen plastiek profielen om spatwater op te vangen en naar achter

via open spiegel af te voeren

Schuifluik in voorschip schuift in garage onder deks

Voorschot in gelijmd met kit tech7 dit om oppervlak te vergroten ,voorstag putting

Putting want op spant en door dekweger gelijmd

Oog op schot om lijntje door te halen , dit lijntje diend om keerblok van schoten naar voor te

halen als het dek dicht is.

Overzicht van dekbalken

Ronde opening in kuip om windvaan te monteren

SCHOTTEN DEKBALKEN

Kielbun mastbun gelijmd, dryfit schotten dekbalken kuip

UITLIJNEN KIELBUN

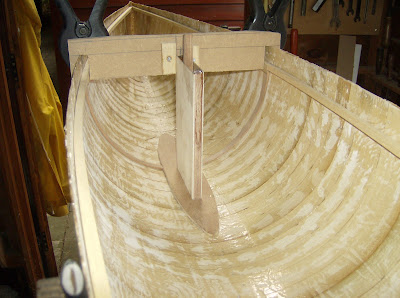

Hulpmal om kielbun uit te lijnen, versterking rond kielbun en mastvoet 5 mm triplex, mastspant en dekwegers

mastdoorsnede

MASTSPANT & ZWAARDKAS

PLUG gebruiken om mastspant te plooien, zwaardkas gelijmd

MULTYPLEX

Geinproviseerde pers

Met watervaste witte lijm strook multyplex van 800 X 200 X 1,8 (3 X 0,6) mm maken

Laag 3

Laag 3 gelijmd ,kieren tussen fineerstrips met epoxy plamuur gevuld en geschuurd.

2 de LAAG verlijmd

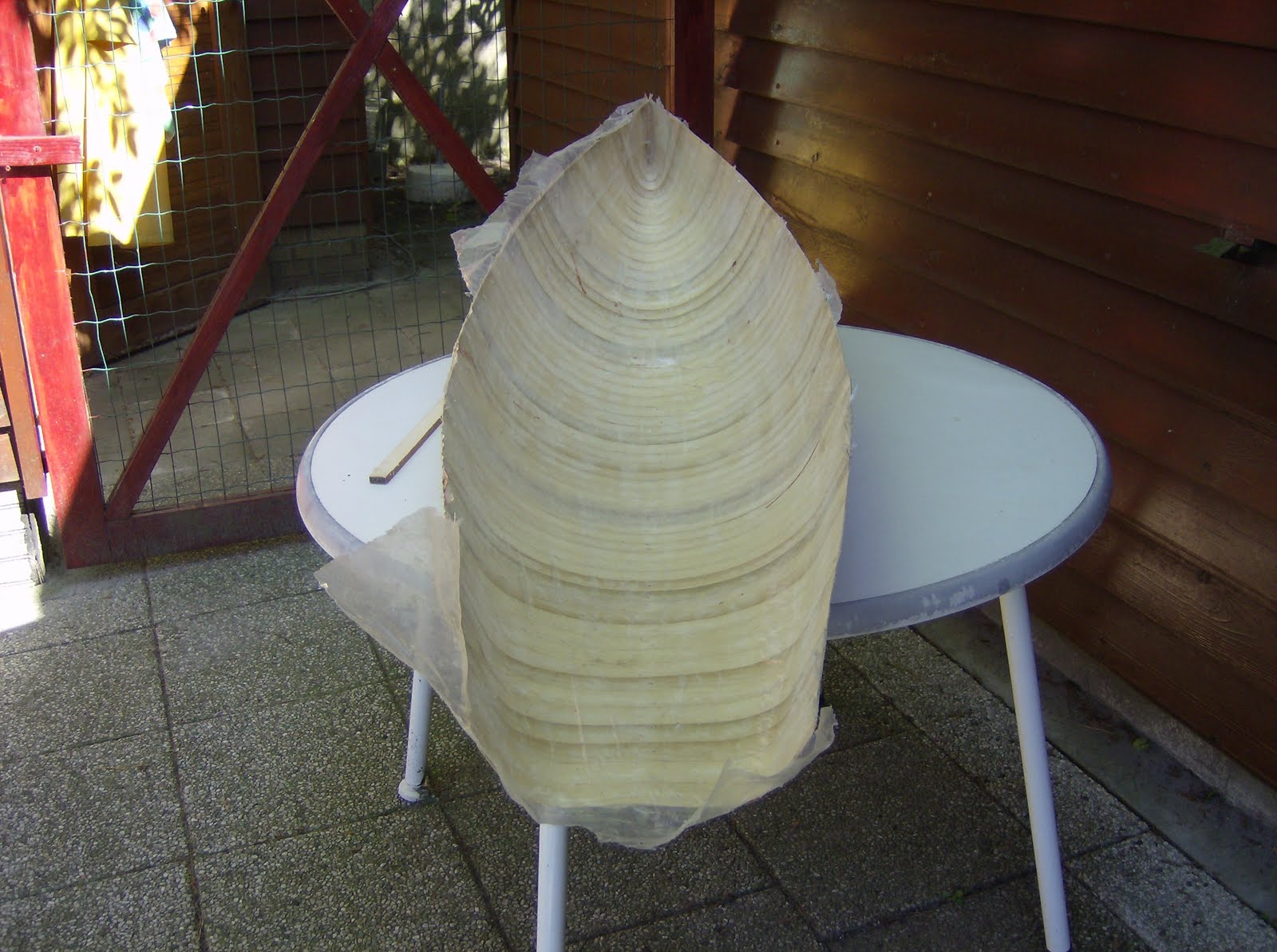

Huid van de plug gehaald om zeker te zijn dat deze niet vastkleefd , hierna terug gelaatst en opgeschuur met lange plank met schuurpapier 60
